Modelo OSI

MODELO OSI

QUE ES?
 El modelo especifica el protocolo que debe ser usado en cada capa, y suele hablarse de modelo de referencia ya que es usado como una gran herramienta para la enseñanza de comunicación de redes.
Se trata de una normativa estandarizada útil debido a la existencia de muchas tecnologías, fabricantes y compañías dentro del mundo de las comunicaciones, y al estar en continua expansión, se tuvo que crear un método para que todos pudieran entenderse de algún modo, incluso cuando las tecnologías no coincidieran.
 HISTORIA.
A principios de 1980 el desarrollo de redes originó desorden en muchos sentidos. Se produjo un enorme crecimiento en la cantidad y tamaño de las redes. A medida que las empresas tomaron conciencia de las ventajas a usar tecnologías de conexión, las redes agregaban o expandían a casi la misma velocidad las nuevas tecnologias.

CAPAS DE MODELO OSI.

componentes de red

COMPONENTES DE LA RED.

Los componentes de red tienes funciones especificas y se utiliza dependiendo de las características  físicas de Hardware.
Para elegirlos se requiere considerar las necesidades y los recursos económicos de quien se desee conectarse a la red por eso deben conocerse las características técnicas de cada componente de una red.

NODOS DE RED.   Es cualquier elemento que se encuentre conectado o comunicado en una red, los dispositivos periféricos que se conectan a una computadora se convierten en nodos si estan conectados a la red.

ESTACIÓN DE TRABAJO. Es el nombre que reciben las computadoras conectadas a una red, pero que no pueden controlarla, ni algunos de sus nodos con recursos de la misma. Cualquier computadora, puede ser una estación de trabajo siempre cuando este conectada y se comunique a la red.

SERVIDOR. Computadoras que controlan las redes y se encargan de permitir o no el acceso de los usuarios a los recursos, tambien controlan los permisos que determinan si un nodo puede o no pertenecer a la red.

Hay varios tipos de red.
a) servidor de archivos.

b) servidor de base de datos.

c) servidor de comunicaciones.

d) servidor de correo electronico.

e)servidor de fax.

f) servidor de impresión.

g) Servidor de copias de seguridad y restringidos.

h) servidores de servicios de directorios.

i) servidor de aplicaciones.

RECURSO. Un recursos son las aplicaciones, herramientas, dispositivos con la que cuenta la computadora.

a)carpetas

b)imagenes

c)documentos

d)perifericos

e)acceso a internet

f)programas y aplicaciones

g)pases de datos

TARJETAS DE RED. Son tarjetas de circuitos integrados que se insertan en ranuras de expansión de tarjeta madre y su función es recibir el cable que conecta a la computadora a una red informatica.

CONECTORES. Son aditamientos con los que los cables se conectan a la tarjeta de red ubicadas en los nodos. Su función es muy importante ya que sin ellos es imposible utilizar los cables para transmitir la información a cada nodo de la red.

CONCENTRADORES Y ROUTEADORES. Son dispositivos utilizados para recibir los cables correspondiente a cada uno de los nodos y realizar una conexión de tipo punto a punto. Los concentradores reciben la información que envía uno de los nodos y la redelia atravez de todos los cables que se encuentran conectados a este.

ROUTEADORES. Reciben la información que envia  uno de los nodos y detecta a cual va dirigida para enviarla atravez del cable correspondiente.

MODEM. Dispositivos que convierta la señal digital en analogia y biseversa, posteriormente la envía  y la reabre atraves de una red telefonica.

MEDIOS DE TRANSMICIÓN. Hacen posible la comunicación entre dos computadoras, son cables que se conectan a la computadora y atravez de eso viaja información. Hay tipos diferentes de cable y su elección   depende de las necesidades de comunicación de red.

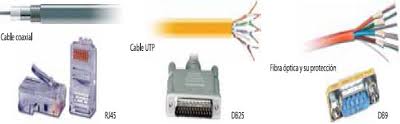

CABLE COAXIAL. Constituido por un hilo de cobre, cubierto con una capa plastica rodeada por una pelicula reflejante que reduce las interferencias, alrededor de ella existe una malla de hilos metalicos y todo esto esta cubierto por una capa de hule.

CABLE PARTENZADO. Se utiliza para la conexión de redes y es el que tiene 4 pares de cables de diferentes colores; existen 3 variaciones:
+UTP. (partrenzado no apantallado) es el mas utilizado por su bajo costo.
+STP. (partrenzado apantallado) este tiene una malla metalica que cubre cada uno de los pares de los cables que ademas están cubiertos por una pelicula reflejante que evita interferencias.
+FTP. (partrenzado con pantalla global) tiene una pelicula reflejante que cubre cada una de los pares de cables.

FIBRA ÓPTICA. Es resistente a la corrosión y alas altas temperaturas y gracias a la contención de la cobertura es capaz de soportar esfuerzos elevados de tensión en la instalación la desventaja de este cable es que su costo es elevado y es fragil de manejar durante su fabricación, hay dos tipos de clases.
 -modomodo. Tiene un hilo que contiene un núcleo central con alto indice de refracción. Necesita emisiones láser y se usan en redes de área metropolitana y WAN.

2.    -multipunto. Contiene dos en las fibras y se usan en redes de aria local.

ARQUITECTURA CLIENTE-SERVIDOR

Es un modelo de aplicacion distribuida en el que las tareas se reparten entre los proveedores de recursos o servicios llamados servidores, y los demandantes llamados clientes. Un cliente realiza peticiones a otro programa, y el servidor es quien le da respuesta. En esta arquitectura la capacidad del proceso esta repartida entre los clientes y los servidores, aunque son mas importantes las ventajas de tipo organizativo debidas a la centralización de la gestión de la información y la separación de responsabilidades, lo que facilita y clarifica el diseño del sistema.

    La separación entre cliente-servidor es de tipo logico. Los tipos especificos de los servidores incluyen: Servidores web, servidores de archivo, servidores de correo.

 La arquitectura cliente-servidor sustituye a la arquitectura monolitica en la que no hay distribucion ni fisica y ni logica.
 En conclusión, la red cliente-servidor es aquella red de comunicaciones en la que todos los clientes estan conectados a un servidor en el que se centraliza los diversos recursos y aplicaciones con que se cuenta; y que los pone a disposición de los clientes cada vez que estos son solicitados. Esto significa que todas las gestiones que se realizan se concentran en el servidor, de manera que en el se dispone los requerimientos provenientes de los clientes que tiene prioridad, los archivos que son de uso publico y restringibles los archivos de solo lectura y los que pueden ser modificados.


CARACTERISTICAS.

1. Es quien inicia solicitudes y peticiones
2. Espera y recibe.
3. Por lo general puede conectarse.
4. Hay interacción directamente con los usuarios finales.
5. Al contratar un servicion de redes, se debe tener en cuenta la velocidad de conexion y el tipo de cable que utliza.

   Al receptor de la solicitud enviada por el cliente se conoce como servidory sus caracteristicas son:
1. Al iniciarse espera a que lleguen las solicitudes de los clientes, por lo tanto desempeñan un papel pasivo en la comunicación.
2. Tras la recepción de una solitud, la procesa y luego envian la respuesta al cliente.
3. Aceptan conexiones desde un gran numero de clientes pero en ciertops cosas puede estar limitado.

TIPOS DE RED (FORMULARIO)

Por su tamaño

Por su tecnologia de transmición

ELEMENTOS DE RED.


El diagrama que presento enseguida muestra los elementos de una red tipica, incluyendo los dispositivos, medios y servicios unidos por reglas, que trabajan en forma conjuta para enviar mensajes.
    Los 4 elementos de una red son reglas, medio, mensaje y dispositivos.


ELEMENTOS DE UNA RED.





SÍMBOLOS COMUNES DE LAS REDES DE DATOS

En la parte izquierda del diagrama se muestran algunos dispositivos comunes que generalmente originan mensajes. En las redes de area local estos dispositivos generalmente se conectan atravez de medio LAN con cables o inalambricos

El lado derecho de las figuras muestra algunos dispositivos intermedios   mas comunes, utilizados para direccionar y administrar los mensajes en la red, como así también otros signos comunes de interconección de redes.

Los simbolos genericos se muestran para:

Swich. Es el dispositivo mas usado para interconectar redes de area local.
Firewall. Proporciona seguridad a las redes .
Router:. Ayuda a direccionar mensajes mientras viajan por la red.
Router Inalambrico:. Generalmente se encuentra en redes domesticas.
Nube: Se utiliza para resumir un grupo de dispositivos de red.
Enlace Sereal: Es una forma de interconección WAN (red de area extensa)
